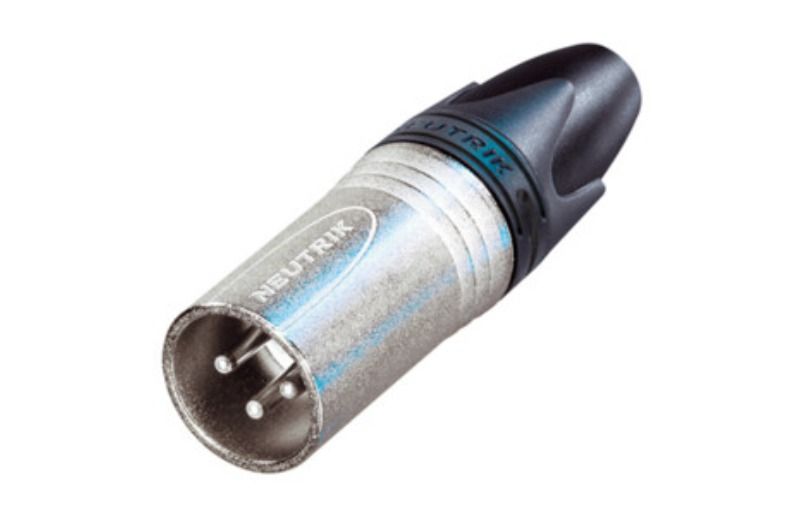

NC3MXX-HA

  • Marka : NEUTRIK
  • Ürün Kodu : NC3MXX-HA

Nikel muhafazalı, gümüş kontaklı ve kıvrımlı sonlandırmalı (standart B kıvrımlı) 3 kutuplu erkek kablo konnektörü.
XLR kablo konnektörü XX Serisinin kıvrımlı terminallere sahip özel versiyonu.

Özellikler ve Faydalar

  • Standart B-kıvırma aletiyle sıkma sonlandırma (IEC 60352-2'ye uygun B-kıvırma)
  • Gaz geçirmez ve Lehimsiz bağlantı (RoHS uyumlu)
  • "Penceresiz" geliştirilmiş kilitleme girintisine sahip erkek konnektör, daha sıkı muhafaza dayanıklılığı artırır
  • Geliştirilmiş ayna tipi gerilim azaltıcı, daha yüksek çekme kuvveti sağlar ve montajı daha kolay ve hızlı hale getirir
  • Poliüretan rakorlu kılıf, kablo bükülme gerilimlerine karşı yüksek koruma sağlar
  • Kodlama veya tanımlama için renkli halkalar ve çizmeler mevcuttur
  • Şık ve ergonomik tasarım - değerli ve kullanışlı
  • Sağlam çinko döküm kabuk, uzun ömürlü ve güvenilir

Product
Title NC3MXX-HA
Connection Type XLR
Gender male
Electrical
Capacitance between contacts <= 4 pF
Contact resistance <= 3 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 1 A
Rated voltage < 50 V
Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize 0.22 - 0.34 mm²
Wiresize 24 - 22 AWG
Wiring Crimp contacts
Locking device Latch lock
Material
Boot Polyurethan
Contact plating 2 µm Ag
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA66)
Locking element Zinc diecast (ZnAl4Cu1)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
