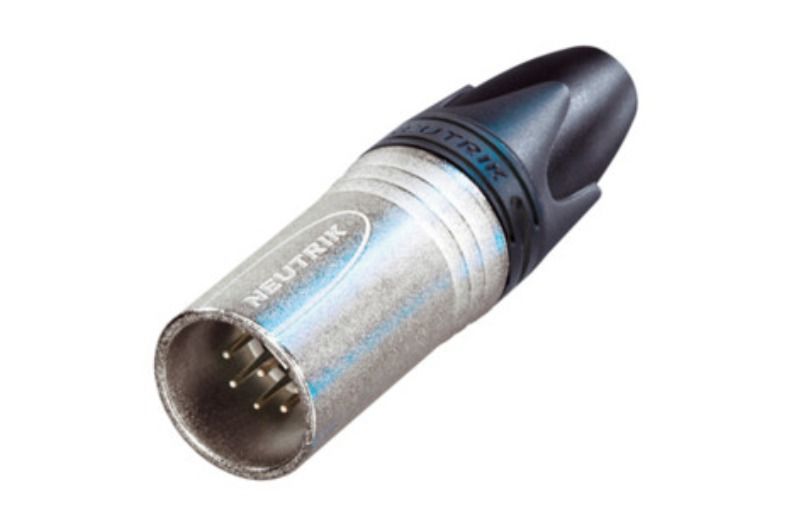

NC7MXX

7 kutuplu erkek kablo konektörü, Nikel muhafaza ve gümüş kontaklar.
Dünya çapında kabul edilen standart XLR kablo konnektörlerinin yeni nesli. X serisinin halefi, onu daha güvenilir hale getiren, montajı daha kolay hale getiren ve temas bütünlüğünü iyileştiren ve ayrıca kablo gerilimini azaltan birçok yeni özellik sunuyor.

Özellikler ve Faydalar

  • "Penceresiz" geliştirilmiş kilitleme girintisine sahip erkek konnektör, daha sıkı muhafaza dayanıklılığı artırır
  • Geliştirilmiş ayna tipi gerilim azaltıcı, daha yüksek çekme kuvveti sağlar ve montajı daha kolay ve hızlı hale getirir
  • Poliüretan rakorlu kılıf, kablo bükülme gerilimlerine karşı yüksek koruma sağlar
  • Kodlama veya tanımlama için renkli halkalar ve çizmeler mevcuttur
  • Şık ve ergonomik tasarım - değerli ve kullanışlı
  • Sağlam çinko döküm kabuk, uzun ömürlü ve güvenilir
  • Kabuktaki iç diş her türlü hasara karşı iyi korunmuştur

Product
Title NC7MXX
Connection Type XLR
Gender male
Electrical
Capacitance between contacts <= 9 pF
Contact resistance <= 3 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 5 A
Rated voltage < 50 V
Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize max. 1.0 mm²
Wiresize max. 18 AWG
Wiring Solder contacts
Locking device Latch lock
Material
Boot Polyurethan
Contact plating 2 µm Ag over 2 µm Ni
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Locking element Zinc diecast (ZnAl4Cu1)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 HB
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
